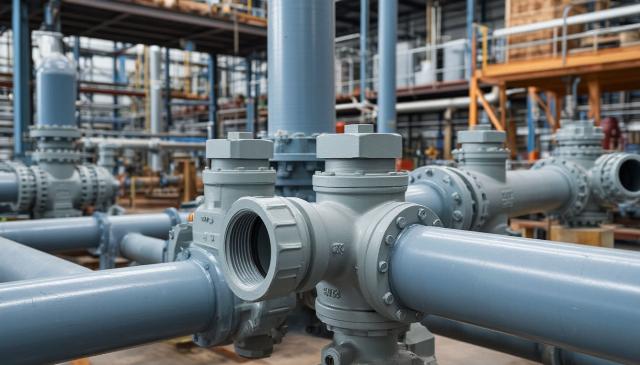

В промышленных системах трубопровод редко состоит только из труб и однотипных фитингов. К магистрали приходится подключать фильтры, датчики, манометры, клапаны, насосы и другое оборудование, у которого присоединение выполнено резьбой. Если основная линия собрана из хлорированного ПВХ, для такого перехода применяют адаптеры PVC-C: с одной стороны они включаются в полимерный трубопровод клеевым соединением, с другой позволяют присоединить элемент с подходящей резьбой.
Где возникает переход с клеевого соединения на резьбу
Клеевое соединение удобно для постоянных участков полимерной магистрали. Оно не требует сварки металла и при соблюдении технологии образует герметичный узел. Но контрольно-измерительные приборы, часть запорной арматуры и вспомогательное оборудование часто имеют резьбовые патрубки.
Типовые места перехода:
- подключение манометра или датчика давления;
- присоединение фильтра или дозирующего узла;
- соединение с резьбовым патрубком оборудования;
- переход к арматуре другого конструктивного исполнения.
Зачем учитывать рабочую среду
PVC-C, или ХПВХ, используют в том числе в трубопроводах, где материал должен сохранять свойства при повышенной температуре и контакте с химически активными жидкостями. Однако название материала само по себе не гарантирует совместимость с любой средой.
Перед проектированием проверяют концентрацию вещества, температуру, давление и длительность контакта. Для кислот, щелочей и технологических растворов совместимость оценивают для всех деталей узла, включая уплотнения и присоединяемое оборудование.
Как подобрать адаптер
Сначала определяют диаметр трубы и параметры резьбы присоединяемого элемента. Эти размеры относятся к разным сторонам фитинга и не обязаны совпадать численно. Также необходимо проверить номинальное давление и допустимый температурный диапазон.
При подборе важны четыре параметра:
- размер клеевой части;
- размер и стандарт резьбы;
- рабочее давление;
- химическая и температурная совместимость материала.
Если переход выполняется на металлический элемент, нужно учитывать различие материалов. Полимерная деталь не должна воспринимать лишнее усилие от тяжелого оборудования или жестко закрепленного металлического трубопровода.
Как выполнить соединение
Монтаж начинают с подготовки клеевой части. Торец трубы должен быть ровным, а поверхности — чистыми и сухими. Очиститель, грунтовка и клеевой состав должны соответствовать конкретной системе PVC-C и инструкции их производителя.
До нанесения состава выполняют примерочную сборку. После соединения деталям дают предусмотренное технологией время на набор прочности и только затем переходят к испытаниям.
Резьбовую часть собирают отдельно. Здесь важно не пытаться компенсировать несовпадение размеров чрезмерной затяжкой. Избыточное усилие способно создать напряжение в пластиковом фитинге. Способ герметизации резьбы выбирают с учетом материалов соединяемых деталей, рабочей среды и рекомендаций изготовителя.
Что проверить перед запуском
После монтажа участок сначала осматривают без нагрузки, затем проводят испытание по принятой для системы процедуре. Давление повышают постепенно и контролируют оба места соединения — клеевое и резьбовое.
Особое внимание уделяют узлам, на которые может передаваться масса прибора или вибрация от оборудования. Манометр, клапан или другой тяжелый элемент при необходимости закрепляют отдельно, чтобы фитинг выполнял функцию соединения, а не опоры.
Типичные ошибки при монтаже
К проблемам чаще всего приводят неправильный размер резьбы, применение материалов без проверки химической стойкости, запуск системы до полного формирования клеевого соединения и чрезмерная затяжка резьбовой части. Еще одна ошибка — выбор фитинга только по диаметру трубы без учета давления и температуры.
Надежность такого перехода зависит не столько от одного соединительного элемента, сколько от согласования всей системы: трубы, фитингов, арматуры, уплотнений и оборудования. Поэтому компоненты промышленных трубопроводных систем целесообразно подбирать по общим рабочим параметрам еще на этапе проектирования.
