Кожухотрубный теплообменник десятилетиями был промышленным стандартом. Надёжный, проверенный — и при этом громоздкий. Пластинчатая конструкция при той же тепловой мощности занимает в 3–4 раза меньше места. КПД — до 90–95%, что на 10–15% выше трубчатых аналогов.

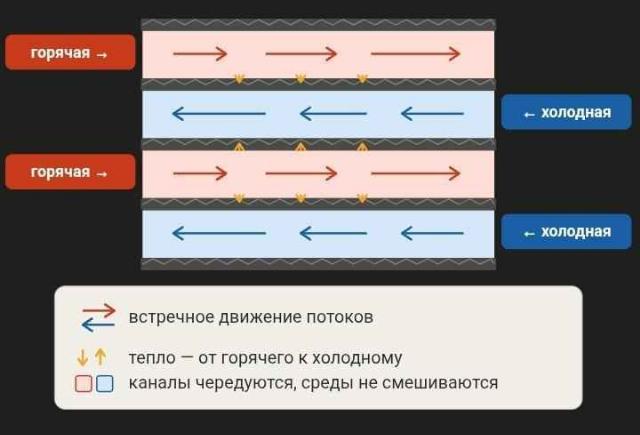

Работает это так. Металлические гофрированные листы собраны в пакет — каналы между ними чередуются: один для горячей среды, следующий для холодной. Каждый поток движется только по своим каналам, не смешиваясь со вторым, а тепло уходит через разделяющую их стенку. Направление потоков — встречное: это максимизирует перепад температур по всей длине пути.
Виды теплообменников пластинчатого типа
Пакет пластин, два контура, противоток — это у всех одинаково. Различия начинаются в местах, где пластины соединяются друг с другом. Прокладки, пайка или сварка — каждое решение тянет за собой свои рабочие параметры, свои ограничения и свою логику обслуживания.

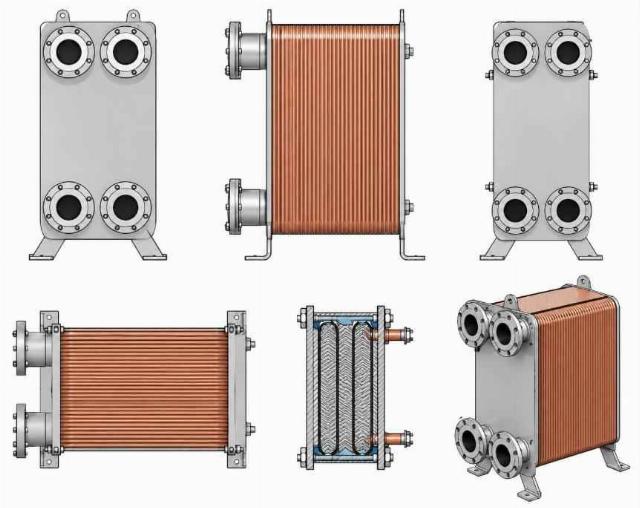

Разборные
Пластины стянуты в пакет шпильками между двумя плитами рамы. Между каждой парой пластин — резиновая прокладка, она же обеспечивает герметичность и задаёт маршрут потока. Конструкция полностью разбирается: пластины можно извлечь, осмотреть, почистить механически или заменить по отдельности. Количество пластин — переменное: мощность регулируется добавлением или изъятием элементов без замены всего аппарата.
Рабочий диапазон ограничен свойствами прокладок: до 180–195°С и давления около 25 бар. Прокладки — слабое звено. Они стареют, набухают в агрессивных средах, требуют периодической замены. Зато полная доступность делает разборный теплообменник идеальным в загрязненных средах, склонных к образованию отложений — пищевая промышленность, системы оборотного водоснабжения, энергетика.

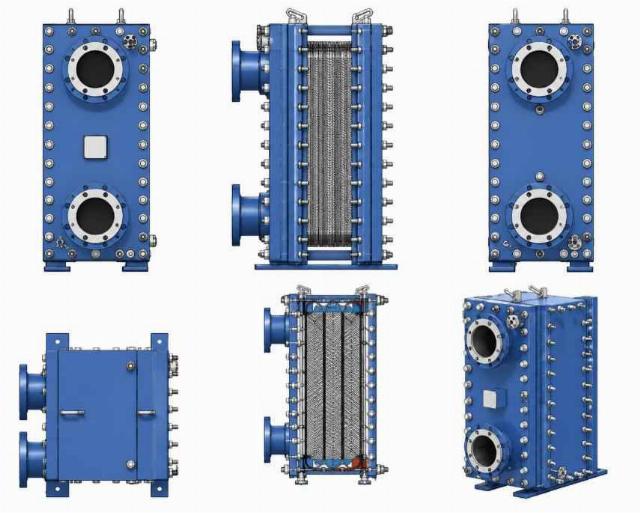

Паяные
Пластины спаяны в монолитный блок — медью или никелем, в зависимости от рабочей среды. Никаких прокладок, никакой рамы, никаких стяжных болтов. Результат — компактный неразборный аппарат с отличным соотношением мощности к габаритам.
Медная пайка дешевле и распространена шире, но у неё есть ограничение: медь несовместима с аммиаком и некоторыми пищевыми средами. В таких случаях используют никелевую пайку — она дороже, зато химически устойчива к значительно более широкому спектру сред, включая щелочи и ряд кислот.
Паяная конструкция держит до 30–45 бар и температуры до 200–300°С в зависимости от припоя. Механическая чистка исключена — только химическая промывка. Это принципиальное ограничение: узкие каналы между спаянными пластинами физически недоступны. Поэтому среды должны быть чистыми — без взвеси, без отложений, без веществ, реагирующих с припоем. Загрязнённая жидкость быстро забьёт каналы, а разобрать аппарат не получится.
Паяный аппарат занимает минимум места, держит высокое давление и не требует никакого обслуживания прокладок — просто потому что их нет. Холодильное оборудование, тепловые насосы, фреоновые и масляные контуры — его стихия.
Сварные и полусварные
Полусварной теплообменник — конструктивный компромисс между разборным и полностью сварным. Пластины попарно сварены лазером в герметичные кассеты, а сами кассеты собраны в пакет на прокладках. Агрессивная или токсичная среда движется внутри сварного канала — там, где никакой прокладки нет и быть не должно. Второй контур остаётся на прокладках и доступен для механической чистки при разборке пакета. Именно такая схема применяется с аммиаком, фреонами, кислотами — средами, которые разрушают резину за считанные месяцы.
Полностью сварные конструкции — отдельная категория. Пластины соединены сваркой без каких-либо прокладок вообще. Это даёт рабочий диапазон, недостижимый для других типов: до 100 бар и до 900°С. Применяются в нефтехимии, газопереработке, производствах с предельными технологическими параметрами. Обслуживание сведено к минимуму — разборка невозможна в принципе, только химическая промывка или замена аппарата целиком. Цена и масса соответствующие: это уже серьёзное промышленное теплообменное оборудование.

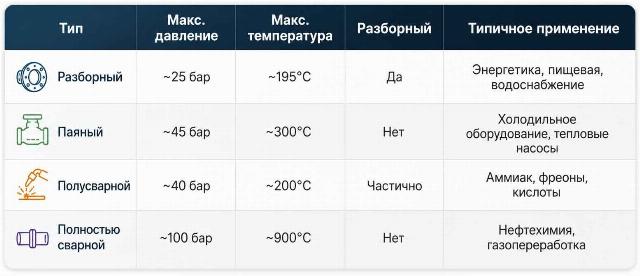

Удобно свести ключевые параметры всех 3-х типов теплообменников в одну таблицу.
Критерии подбора пластинчатого теплообменника
Ошибка в исходных параметрах пластинчатого теплообменника оборачивается либо быстрым выходом из строя, либо постоянным недогревом. Ниже — семь параметров, которые определяют выбор. Порядок не случайный: каждый следующий имеет смысл только после того, как закрыт предыдущий.
1. Рабочие среды. Отправная точка. Вода с механическими примесями требует разборной конструкции — нужна возможность механической чистки. Аммиак или фреон исключают медную пайку и резиновые прокладки — только никелевая пайка или полусварная конструкция. Пищевые среды накладывают требования к материалу пластин: как правило, нержавеющая сталь AISI 316. Определить тип теплообменника без понимания состава сред — невозможно.
2. Температурный режим. Максимальная рабочая температура отсекает целые классы оборудования. До 195°С — разборные и паяные. Выше — только сварные конструкции. Важен не только максимум, но и перепад: чем он больше, тем эффективнее работает противоточная схема и тем меньше площадь теплообмена потребуется.
3. Рабочее давление. Разборные теплообменники ограничены примерно 25 барами — потолок определяется прокладками и рамой. Паяные держат до 45 бар. Полностью сварные — до 100 бар. Нередко давление в системе становится единственным аргументом в пользу более дорогого типа: разборный просто не пройдёт по паспорту.
4. Производительность и расходы сред. Тепловая нагрузка в киловаттах и объёмный расход каждого контура в кубометрах в час — это основа теплового расчёта. Заниженная производительность означает недогрев. Завышенная — переплату за лишние пластины и избыточные гидравлические потери. Расчёт лучше отдать инженерам поставщика, обычно это бесплатно.
5. Допустимые гидравлические потери. Каждый контур имеет ограничение по потере давления — насос или система рассчитаны на определённое сопротивление. Чем теснее каналы и больше пластин, тем выше теплопередача — и тем выше гидравлическое сопротивление. Это прямой компромисс, который закладывается на этапе подбора.
6. Требования к обслуживанию. Если теплообменник стоит в труднодоступном месте или плановые остановки крайне нежелательны — разборная конструкция создаст проблемы. Паяный аппарат в таких условиях предпочтительнее: он не требует замены прокладок и периодической протяжки шпилек. Обратная ситуация: производство с жёсткими требованиями к чистоте и регулярными инспекциями — там разборный незаменим.
7. Материал пластин и прокладок. Нержавеющая сталь AISI 304 подходит для большинства нейтральных сред. Хлориды, кислоты, щелочи требуют AISI 316 или более экзотических сплавов — титана, никелевых марок. Ошибка в материале не всегда видна сразу: коррозия развивается постепенно, а обнаруживается уже при аварийной утечке.
Правильно подобранный теплообменник работает десятилетиями без серьёзных вмешательств. Неправильно подобранный — даёт о себе знать уже в первый год: течи по прокладкам, засорение каналов, коррозионные повреждения пластин. Большинство этих проблем закладываются не в монтаже, а на этапе выбора оборудования.
Каждый тип теплообменника существует по конкретной причине: разборный — ради доступности, паяный — ради компактности и давления, сварной — ради предельных параметров. Понимание этой логики и точные исходные данные по средам, температурам и давлению дадут правильно подобрать теплообменное оборудование.
