Схема орудийной башни броненосца «Монитор»: 1 – правая паровая машина привода вращения; 2 – механизм привода вращения; 3 – вооружение (две 11-дюймовые пушки Дальгрена); 4 – тяга механизма поднятия башни; 5 – броневые заслонки пушечного порта; 6 – листы бр

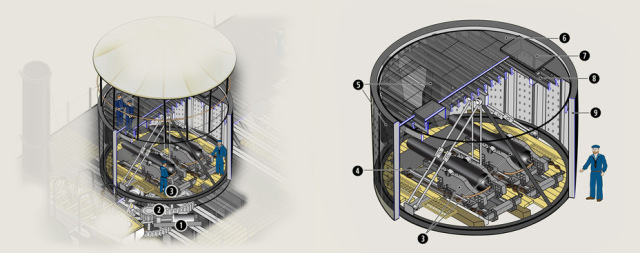

Схема орудийной башни броненосца «Монитор»: 1 – правая паровая машина привода вращения; 2 – механизм привода вращения; 3 – вооружение (две 11-дюймовые пушки Дальгрена); 4 – тяга механизма поднятия башни; 5 – броневые заслонки пушечного порта; 6 – листы брони на крыше башни; 7 – люк в крыше; 8 – железные балки крыши; 9 – броня башни.
