ПАК ФА оказался в 15 раз «незаметнее» Су-27

15367
77
+16
Т-50
Российский истребитель пятого поколения Т-50 (изделие 701).
Источник изображения: ВКонтакте

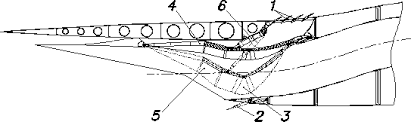

Создателям истребителя пятого поколения Т-50 (перспективного авиационного комплекса фронтовой авиации — ПАК ФА) удалось многократно снизить заметность самолета для радаров по сравнению с имеющимися на вооружении российской армии образцов. Такая информация содержится в опубликованном патенте на «многофункциональный самолет» компании «Сухой», на иллюстрациях к которому изображен напоминающий ПАК ФА планер.


Авиаконструкторы снизили эффективную поверхность рассеяния (основную характеристику заметности самолета радиолокационными станциями противника) до среднего значения в диапазоне от 0,1 до 1 квадратного метра. В документе этот показатель сравнивается с ЭПР истребителя поколения Су-27 — 10-15 квадратных метров.


Добиться малозаметности на радаре позволило перемещение всего бортового вооружения внутрь корпуса самолета и изменения формы канала воздухозаборника — на ПАК ФА он выполнен S-образным. Стенки канала воздухозаборника дополнительно покрыты материалами, которые поглощают радиоволны.


Зазоры между различными элементами конструкции планера заполнили токопроводящими герметиками, чтобы исключить дополнительное рассеяние электромагнитных волн на стыках. Остекление прозрачного купола кабины (фонаря) также является металлизированным для отражения падающих радиоволн.


Изменения по сравнению с существующими образцами техники также коснулись бортового оборудования. Обратная сторона оптических датчиков самолета выполнена из радиопоглощающего покрытия. Когда датчики неактивны, они обращены тыльной стороной к падающему радиолокационному излучению.


Сейчас пять образцов Т-50 проходят летные испытания, государственные испытания самолета намечены на 2014 год. Первые боевые машины, как ожидается, поступят в войска в 2016 году — Минобороны заказало 60 самолетов.


Ранее главный конструктор ПАК ФА Александр Давиденко заявлял, что у американского истребителя пятого поколения F-22 ЭПР составляет 0,3-0,4 квадратных метра.

Права на данный материал принадлежат
Материал размещён правообладателем в открытом доступе
  • В новости упоминаются
Похожие новости
28.04.2008
Четыре буквы качества. Локаторы НИИП имени Тихомирова претендуют на 12% мирового рынка
30.01.2008
Военно-авиационные рокировки
23.10.2007
Вместе к пятому поколению
22.08.2007
Тяга к пятому поколению. Для качественного скачка нужно создавать принципиально новый двигатель
22.08.2007
Cилы небесные. Выбор разработчика двигателя для истребителя пятого поколения затягивается
14.06.2007
Русский истребитель американской гегемонии в воздухе
14.06.2007
Русский истребитель американской гегемонии в воздухе
77 комментариев
№1
14.01.2014 01:38
Цитата, q
и изменения формы канала воздухозаборника — на ПАК ФА он выполнен S-образным.

Вот так вот! а вы говорили...

Цитата, q
у американского истребителя пятого поколения F-22 ЭПР составляет 0,3-0,4 квадратных метра

Вот это уже более реалистичные цифры. Ждем Семен Семеныча)
+3
Сообщить
№2
14.01.2014 02:14
Цитата, Гражданин СССР сообщ. №1
Ждем Семен Семеныча
Не дождётесь...
0
Сообщить
№3
14.01.2014 02:30
Патент - это просто патент, раз патентный поиск не дал результатов, патентуют новинку. Другое дело, что ничего нового в этом патенте не содержится, а уж глядя на 20 лет летающий раптор - вообще немного... Словом, лучше не звать Семен Семеновича ))
Про ЭПР раптора в полметра - новость-то немного тогосс, с бородой, и это тоже уже сотню раз обсосали.
+1
Сообщить
№4
Удалено
№5
Удалено
№6
14.01.2014 06:34
Цитата, Гражданин СССР
Вот так вот! а вы говорили...
Но ведь на тех пяти прототипах, что сегодня летают, воздухозаборники действительно не S образные, это прекрасно видно по фотографиям. Вот цитата из паралельной статьи : "Запатентованы, в частности, конструкционные решения внутренних подвесок вооружения, S-образные воздушные тракты двигателей (которые рассматривались на этапе проектирования, однако не применены в изготовленных истребителях)"
+3
Сообщить
№7
Удалено
№8
14.01.2014 07:35
Цитата, 27минут
У вас шо рентген вместо зрения, шо вы по фоторафии констукцию читаете
А то Семён Семёныч от своей неразделённой любви к Ф-22, стоко нам тут
всем нагрузил шо аж я ему поверил ( любовь зла полюбишь и козла )
Не знаю може это операция прикрытия по внедрению Сени в Локхид Мартин,
а може просто стебётся над нами, Так шо вы поосторожней со смелыми
заявами
Да причём здесь Сеня, вот статья в которой написано, что воздухозаборники действительно не S образные
https://vpk.name/news/103451_kompaniya_suhoi_sushestvenno_umenshila_effektivnuyu_poverhnost_rasseyaniya_istrebitelya_5go_pokoleniya_t50_po_sravneniyu_s_su27.html
+2
Сообщить
№9
14.01.2014 08:00

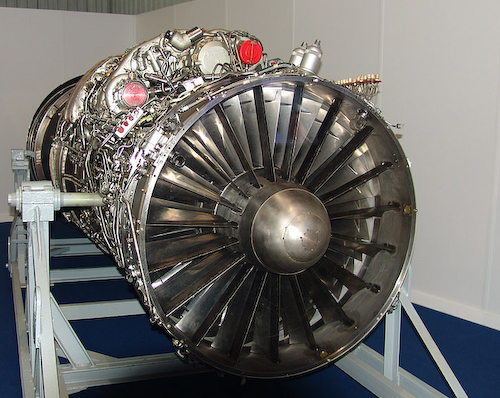

таки зря на Семёныча ополчились: смотрим фото и считаем лопатки турбин :)
